產品介紹
SDB系列表面應變計使用說明書
1 簡述
SDB系列表面應變計結構合理、測量精度高、抗震性能好、工作穩定可靠，結構簡單緊湊、安裝方便、測試快捷、便于遠距離傳輸和自動化監測，其傳輸信號為頻率，不受電纜電阻、接頭電阻等因素的影響，能在惡劣的環境下長期穩定工作。廣泛應用于水利水電、礦山、鐵路公路、地下洞室等工程中的監測。
2 技術指標
我廠生產多種規格SDB系列表面應變計的技術參數見表1
表1 SDB系列表面應變計技術參數表
型號 |
標距 (mm) |
με （拉或壓） |
頻寬 （Hz） |
不重復度（%F.S） |
非直線度 （%F.S） |
環境溫度 （℃） |
允許濕度 （%） |
滯后 （% F.S） |
相關系數 |
SDB-100 |
100 |
2500 |
≥800 |
≤0.25 |
≤0.6 |
≤70 |
100 |
≤0.3 |
≥0.9999 |
SDB-150 |
150 |
3000 |
≥800 |
≤0.25 |
≤0.6 |
≤70 |
100 |
≤0.3 |
≥0.9999 |
SDB-250 |
250 |
3000 |
≥800 |
≤0.25 |
≤0.6 |
≤70 |
100 |
≤0.3 |
≥0.9999 |
3 驗收與保管
保證：我廠生產的儀器及配件，如用戶在驗收過程中發現質量問題（用戶人為因素或使用不當損壞除外），我廠負責免費維修或更換。
3.1 表面應變計部件
詳見裝箱單。
3.2 開箱檢查
用戶收到表面應變計后，開箱驗收，箱內附有裝箱單、檢驗合格證、表面應變計使用說明書等。
3.3 數量核對
按裝箱單的各項內容核對箱內表面應變計及附件數量，如有缺損請及時與我廠聯系。
3.4 外觀檢查
仔細查看表面應變計外部有無損傷痕跡，銹斑等。
3.5 絕緣檢查
用兆歐表測量表面應變計本身的絕緣值,應大于200 MΩ。
3.6 讀數檢測
用二次儀表(頻率計) 測讀表面應變計在自由狀態的讀數，根據我廠表面應變計率定記錄表判定傳感器工作是否正常，如傳感器工作不正常請及時與我廠聯系。
3.7 搬運保管
表面應變計運輸時應小心輕放，勿劇烈震動和碰撞。表面應變計應放置在通風干燥、無腐蝕的環境中保管。
4 安裝埋設前的工作
表面應變計埋設前，應編制施工進度計劃和操作細則(包括儀器檢驗、電纜連接和走向、埋設方法、現場觀測及資料整理等方面的規定)，對儀器進行檢驗。
4.1 現場檢驗
現場對表面應變計檢驗，請參照有關規程規范進行。
4.1.1 靈敏系數K率定
隨表面應變計附有廠家提供的靈敏系數K的率定資料，現場率定時的分級和級差按有關規程規范或設計要求實施，也可參照廠家分級和級差實施。
4.2率定結果計算
4.2.1 靈敏系數K計算
使用（式1）、（式2）、（式3）計算表面應變計的靈敏系數K及其它結果：
（式1）
（式2）
（式3）
式中：
K─最小讀數(1×10-6/Hz2)； n─率定級數； x─(fn2 – f02 ): f ─Hz；
y─ε (1×10-6)； A─修正系數； R─線性相關系數；
4.3 防水檢驗
表面應變計一般運行在無水壓作用和有水壓作用兩大工作環境，檢驗方法視其工作環境的實際條件按有關規程規范或設計要求實施。
4.4 電纜連接
SDB系列表面應變計的傳感器引出4芯電纜，以芯線的顏色區分傳感器和溫度計，其中：紅色、黑色為傳感器的引線，綠色、白色為溫度計的引線。當加長表面應變計的電纜時，先將電纜頭護層剝開40~50mm，注意不要破壞屏蔽層，然后按照芯線的顏色錯落（臺階式）依次剝開絕緣層，剝絕緣層時應避免將導線碰傷，芯線的焊接必須牢固，各芯線之間必須有絕緣層隔離，另外，屏蔽層也必須連接。電纜接頭有兩種密封方法，一是硫化法，二是熱縮管法，至于采用何種連接方法，應按規范規定或設計要求實施。
4.5 儀器編號
建議在電纜連接結束后即進行編號工序，在表面應變計引出電纜上隔一定間距設置儀器編號，儀器編號結束后，由其它人員進行復核。
5 安裝埋設

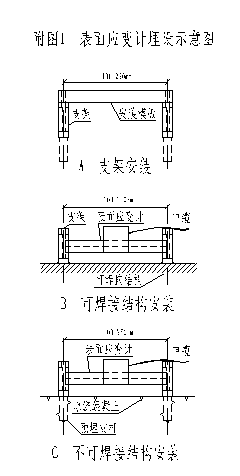

SDB系列表面應變計安裝時，一般有兩種情況，一是在可以焊接的結構件上安裝埋設；二是在不可焊接的結構件上安裝埋設。安裝時，應使用安裝模板進行，安裝模板的作用是保證固定支座保持在同一平面上。見圖“可焊結構件和不可焊結構件表面應變計安裝示意圖”。
5.1 可焊結構件上安裝埋設
應變計安裝在可焊結構件的表面上時，先將兩個固定支座安裝在安裝模板上，然后將固定支座焊接在被測部位，溫度冷卻后取下安裝模板。將傳感器安裝在固定支座上，先緊固一端固定支座上的螺栓，然后將頻率計與傳感器聯接，調整傳感器的讀數在設計要求范圍，再緊固另一端固定支座上的螺栓，滿足要求后安裝保護裝置或不安裝保護裝置。參見示意圖A和B。
5.2 不可焊結構件安裝埋設
應變計安裝在不可接結構件的表面上時，先將帶有支桿的兩個固定支座安裝在安裝模板上，根據固定支座中心線的距離(100mm或250mm)確定鉆孔的位置，用沖擊鉆鉆孔（φ14～φ16mm，深約100mm），用水將鉆孔沖洗干凈。然后把速凝水泥砂漿注入鉆孔內，立即將帶安裝模板的兩個固定支座迅速置入鉆孔中，（廠家可根據用戶的要求，將固定支座的支桿配置膨脹螺栓）當水泥砂漿凝結或膨脹螺栓緊固后即可安裝調試傳感器，與5.1中的調試方法相同。參見示意圖B和C。
5.3其它

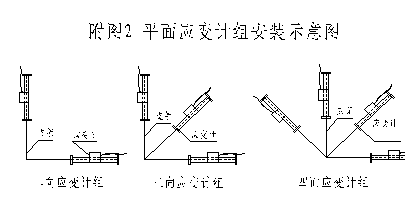

用戶需要在被測結構件的一個平面上安裝埋設2～4向平面應變計組時，廠家可根據用戶的要求生產帶專用固定支座的2向、3向、4向平面應變計組。其安裝埋設與5.1和5.2中的方法基本相同。參見附圖2；平面應變計組安裝示意圖。
5.4 電纜埋設
表面應變計安裝后，按設計要求走向敷設電纜，嚴格防止各種油類沾污腐蝕電纜，經常保持電纜的干燥和清潔。
電纜一時不能引入監測站時，要設臨時測站，可采用預埋電纜儲藏箱作為臨時測站。
5.5 防雷措施
在雷擊區，儀器應與本地防雷設施連接。
6 測讀方法
6.1 觀測基準值的確定
表面應變計安裝后測讀其讀數取為基準值或者在正式投入運行前測讀其讀數取為基準值。
6.2 測試
6.2.1 現場就近測試
測試時，將頻率計上導線與表面應變計上的導線顏色相連即可測讀頻率值和溫度值。
6.2.2 引入集線箱測試
SDB系列振弦式表面應變計的遠距離有線傳輸可達2000米以上，傳感器的導線引入集線箱測試時，頻率值和溫度值需各占用一個通道，將頻率計上的導線與集線箱上的出線端子相連后依次分別測讀頻率值和溫度。
6.2.3 聯接入自動化系統測試
由于目前的自動化系統的聯接方式一般都可接受電流、電壓、電阻、頻率和各種橋路的輸入，SDB系列振弦式傳感器按自動化系統的聯接要求相連即可。
7 結果計算
7.1應變計算
利用式（4）計算應變量：
ε= KΔf2 + A （4）
式中：
ε ─ 應變(1×10-6)； K─靈敏系數(1×10-6/Hz2)； A ─修正系數；
Δf2─頻率平方差( fx2 – f02 )； fx ─X時刻的頻率值； f0 ─初始頻率值；
7.2“A”值修正
在利用最小二乘法計算傳感器的參數中， “式（4）”中的“修正系數─A”，它是標準回歸線與0點的截距，是一個常量，另外，當線性相關系數“R”達到±0.9999以上時截距的數值很小，在進行監測結果的計算時，可視具體情況確定取舍。
7.3“b”值修正
建議溫度補償系數（b）采用廠家值； b＝ 12με/℃或（4Hz/℃）。
με=KΔf2 + A＋bΔT （5）
式中：
b ─ 溫度補償系數(με/℃)； ΔT─溫度差（℃）： ΔT =(Tx –′T0)；
Tx─ X時刻的溫度值； T0 ─初始溫度值；
7.4應力計算
將應變量代入有關的力學公式進行計算即可，如（6）式等：
σ= E ε （6）
式中：
σ─應力（MPa）； ε ─應變(1×10-6)； E ─彈性模量（MPa）
